《雕塑》杂志2008年第6期刊发
“水滴”城市雕塑的文化价值
东海之滨，一座新的城市正在崛起,它就是位于上海最东南端的临港新城。作为上海重点发展的三大新城之一，临港新城开发之初就邀请了世界各地著名的设计师事务所进行城区规划。经过几次评审，最终选择了来自德国GMP公司设计理念从天而降一滴水，泛起的涟漪形成了三个城市功能环带的方案。而这个新城主城区的中心就是“水滴”雕塑形成的核心——滴水湖。
从2002年6月开始，建设者在上海的东海边的海中围垦土地、筑起大堤、开挖湖泊。临港新城主城区的6年建设经历了从一片海水到一片淤泥，从一片淤泥到一片湖水，从有了湖到围绕湖出现了三个城市功能环带。沧海桑田的巨变，令世人瞩目。临港新城的大堤上已经矗立起了守望大海的：“司南鱼”雕塑，而战天斗地挖出来的世界上用于城市景观最大的人工湖——滴水湖，如今也有了自己的标志——“水滴”雕塑。
“水滴”位于正圆形滴水湖的湖心，如果从雕塑的顶部看（俯视）既像美丽的风帆，又如美丽的贝壳。风帆寓意一帆风顺，而贝壳在古代是最早的货币，象征着财富和商业交流。
雕塑主体由八个椭圆形圆环组成，象征来自四面八方的汇聚、交流、融通。雕塑主体下面的半球宛如水珠滴落溅起的水泡，将这一瞬间的自然景象凝固，体现了雕塑的空间美。环绕雕塑，不同的角度将呈现不同的形态，形象地反映出“水滴”造型的灵动与多变。
“水滴”作为标志性公共雕塑很好地配合了整个临港新城的功能与历史定位。与旧的工业城市仅仅强调功能性以及由功能性自然形成都市空间不同，临港新城的规划从一开始就充分体现了21世纪新型城市的特征。设计者特别关注城市的宜居性、环境布置与美感，有意打造一种特殊的人文环境和自然环境，力图使新城在实现其工业、运输、储藏用途的同时成为融居住、旅游、观光、休闲、运动等多功能为一体的新型城市。“水滴”将映衬着这个新城成为上海向世界展示“城市让生活更美好”的“生活着的展示馆”。
作为临港新城的标志性雕塑，“水滴”的造型理念能够和整个临港新城的特殊地理位置、功能以及整体规划密切配合。临港新城作为上海市重点建设的滨海新城，其建设的目的即在于海港与空港的有效沟通，其定位是新型的港口城市。因此，城市的基本要素就是水与天。“水滴”采用镜面不锈钢材料造成丰富的折射面，使它成为天水交汇的一个光影汇聚点。天色和水色能通过雕塑折射、交汇造成人造景观与自然景观相应成趣的效果，也象征着新城连接海空的枢纽作用。而且，主城区紧靠东海。水是整个城市最重要的概念因素，它代表着面向海洋发展的可能性。对水的因素的利用也体现着新的发展思路。无论是5.56平方公里的人工湖，还是矗立在湖中央的“水滴”都体现着人与自然、城市与生活、功能与美的关系，这些关系已成为建设者集中思考和试图解决的问题。
可以看出，作为现代新型城市的标志性公共建筑，“水滴”的设计者要实现的是它的功能性作用，而不止是审美的对象。它的功能一方面指它在城市空间的整体性布局中所起的作用，和整个城市设计的协调、一致；另一方面是指它的立意、表现手法要对整个城市的意向和面貌起到画龙点睛的作用。从这两点上来看，它和城市的整体设计有着和谐的配合，而它的创意造型又充分展示了临港新城的时代内涵。 （文/港城开发集团董事长鲍铁鸣）
在上海市近期最新版图的最东端，一个临港新城主城区正在建设中，临港新城中心有一个面积达5平方公里的人工湖——“滴水湖”，而在“滴水湖”的中央，也就是整个主城区的中心，矗立着名为“水滴”的公共雕塑。在湖边的任何一个位置都可以看到它。它已经成为临港新城主城区的一个新的标志。

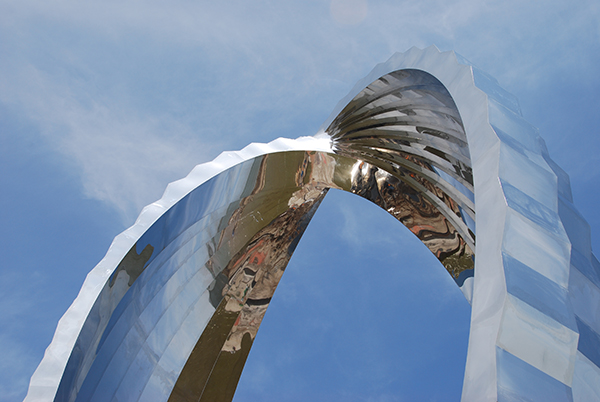

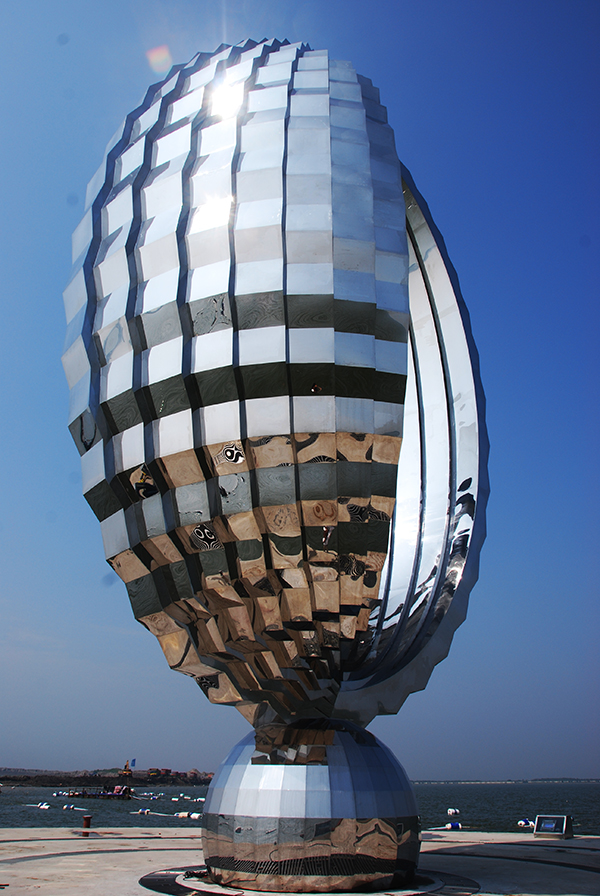

“水滴”雕塑坐落在“滴水湖”中心的一个人工搭建的圆形平台上，雕塑高21.01m，直径12.36m。雕塑由两部分组成，上面的主体部分由高18.26m，直径12.36m的八个椭圆形圆环组成，八个椭圆环交错而叠加。从不同的角度环绕雕塑观看，主体部分呈现不同的形态，或是饱满圆润，或是空灵通透。雕塑主体下面是作为支撑物的半球，高2.75m，直径4.00m。它宛如水珠滴落溅起的水泡，这水泡将上面的水滴顶起，又与雕塑的主体部分构成恰当的呼应。

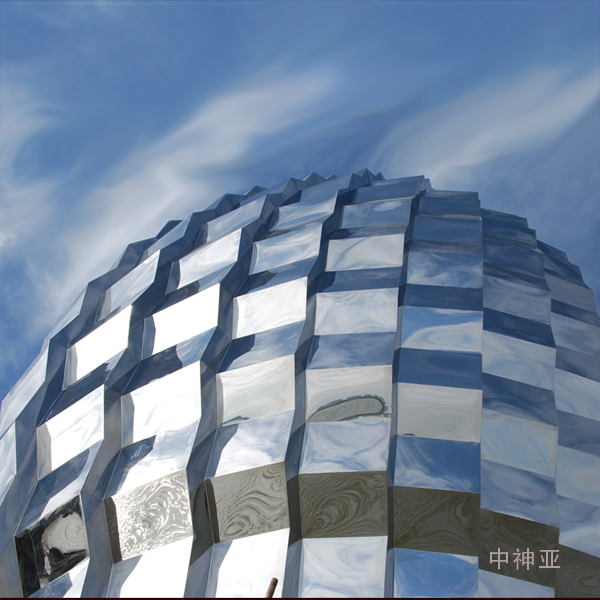

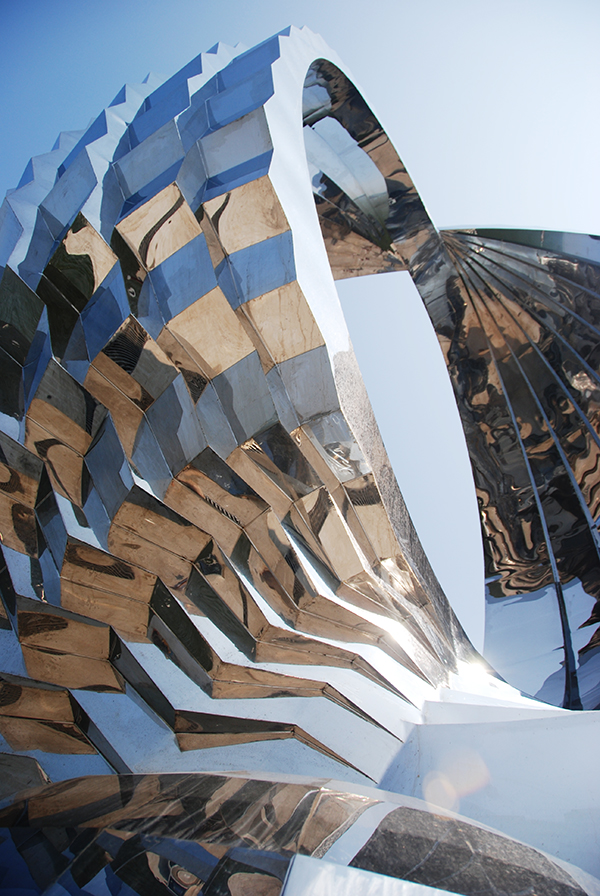

整个雕塑的表面采用镜面不锈钢作为材料，为的是使整个雕塑能够充分吸收外部自然界的影像和色彩以使自身产生丰富的变化。并且主体圆环的外表面和下部半球的表面，采用折射面的形式，互相吸收映射从而形成了比一般圆形表面远为复杂、丰富的光影效果，以便能更好地表现出水滴的灵动性。
外围的海洋与市中心的人工湖构成有趣的呼应，形成人工景观和自然之间相互交错的感觉。“水滴”雕塑在城市设计中的位置、安放位置和在实际景观中的位置三者交织在一起为这个雕塑的符号意义构成了一个整体性的、流动的背景。
“水滴”的设计理念以“水”为动机，这样的公共雕塑对水的表现方式与工业化以来的对自然的理解密切相关。前工业时代对水的描述和表现都突出它流动不居，周游无碍的特性，是一种随物赋形的特点。在许多现代艺术中，对自然的表现有了工业时代的鲜明特征。像“水滴”这样的雕塑，其材质就是典型的工业时代产品。更重要的是，它以“一滴水”这样的意象来表现水，本身就赋予水以一种凝聚感和独立性。而且，从一开始，它就被设计为放置在整个城市的中心点上。实际上，也只有借助现代艺术才能把流动的水凝聚成一个具像的符号，承担起城市象征的作用。这一切背后都有着工业逻辑的支撑。
新的设计力图将自然重新纳入城市的内部，在人与自然之间搭建对话的桥梁。可以说“水滴”集中地体现着这种“人工的交互性”。水滴的形象虽然是凝聚的，处于新城湖的中心位置，但它的基本功能是“折射”，是“连接”。也就是说它不是把中心之外的东西收摄到内部而是要以自己为中介点，把照射到它身上的光影加以变化再反射出去，形成一种新的“自然”。可以说这种新的“自然”是人工的，但也可以说它是人为的真实的自然。这样，在人工与自然之间、在人工自然与真实自然之间的就构成了交互的关系。再加上人工湖与大海的呼应，从而在不同的自然与人工之间构成多重的互文关系。
另一个值得重视的因素是，“水滴”雕塑虽然是球体造型，但它并非封闭的球形，而是中空、可透视的造型。几组圆环的层叠并未构成封闭，而是留有两个四分之一扇形的空间。这样，无论从哪个角度看，圆环都有一个空的、可穿透的中心。换句话说，整个雕塑是以“空”为中心的。它对外是折射，内部则是“空”，并且是外部可见的“空”。 “水滴”所象征的中心的“空”是为了容纳更多的“有”。透过圆环中的空，人们可以看到更丰富多变的天光水色。“空”不是强加给观者某种风景，而是实现一种空间的交换。在“空”和“有”、“虚”和“实”的间隔、由“虚”转“实”再由“实”转“虚”交替变化无穷无尽，变化中有一种新的空间感和景观不断生长出来。
这种造型也和整个城市的造型有呼应之处。传统的城市是以市政厅或市场、广场为中心向外发散的结构。因此，市中心承担着城市中最重要的功用。但是，正如之前强调过的，临港新城主城区的中心却是“滴水湖”这样一个人工湖，整个湖以及环绕湖边的大道都承担着一些公共功能，但这种功能并不是生产性的，而很大程度上是休闲性的。如2007年9月21日至23日在滴水湖上就上演了“中国国际摩托艇明星对抗赛”，来自8个国家的50多名摩托艇精英赛手参加了本次比赛。而2007年11月10日在滴水湖畔则举行了“上海临港新城环湖健康跑”的活动，众多体育明星到场助阵。这些活动本身实现了新城设计的理念，即城市功能的多元化。将居民的娱乐、观赏，将自然景观放在城市的中心位置上，这是对传统城市设计、城市空间布局的颠覆。
随着临港新城开发的深入，相信会有越来越多的人慕名来到这个多元化的新城，来到滴水湖畔。“水滴”将为每一个远观它或接近它的人带来审美的愉悦和遐想的空间。（文/晋松 周密）
“水滴”雕塑制作过程中的技术难题
“水滴”现在安然地矗立在上海市南汇区临港新城，可是在施工过程中所经历的种种技术难题，是值得回味的。
“水滴”雕塑是以三维电子模型设计的方案。如果用以往的雕塑施工经验来施工，显然是难以想象的，因为用原始的工艺解决不了“水滴”的创意，也实现不了设计意图。经过认真研究，我们采用了现代科技手段，计算机放样、下料。根据设计要求，雕塑仅外表面就有1280块大小不等的块面，为了突出作品的视觉效果，采用了SUS304 3.0㎜镜面不锈钢。这一方法与材料的运用，体现出了创意者的设计理念。

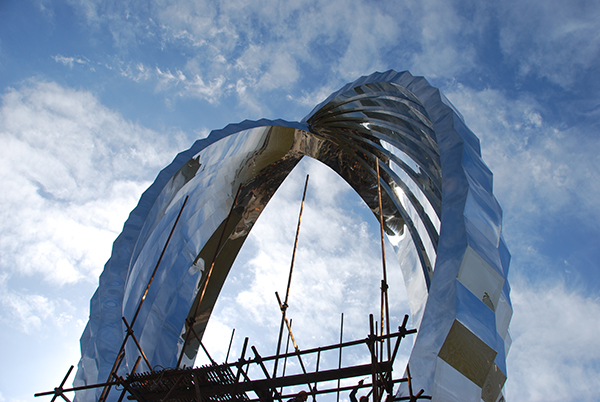

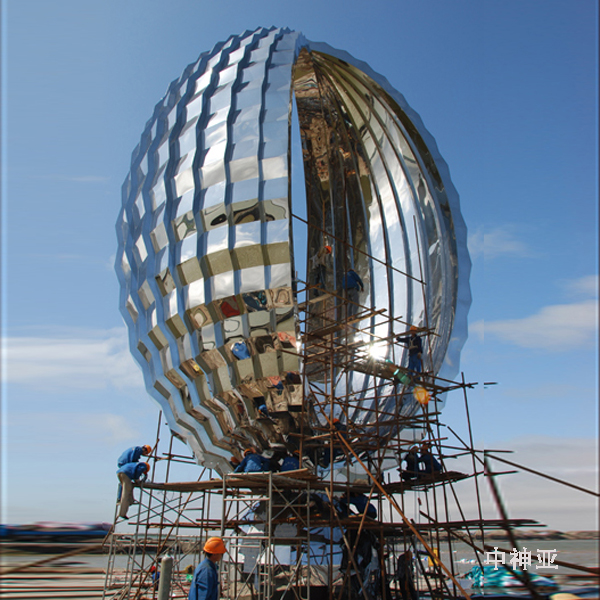

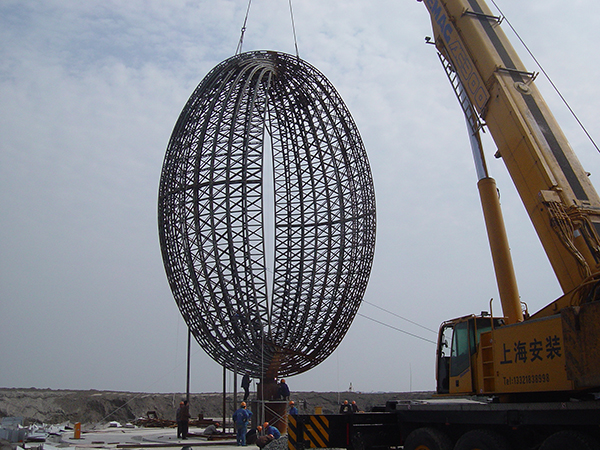

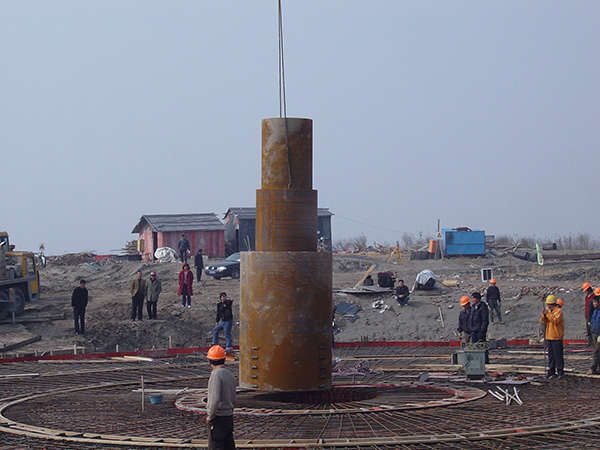

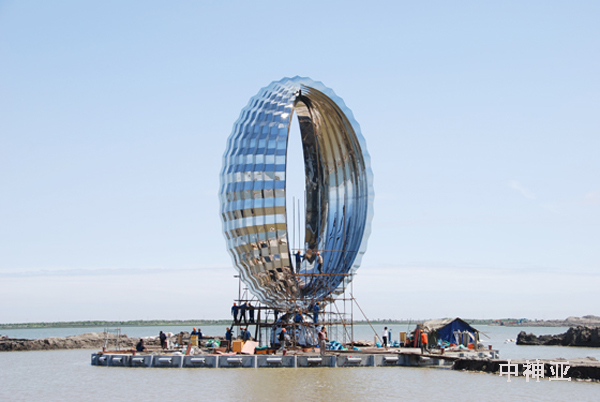

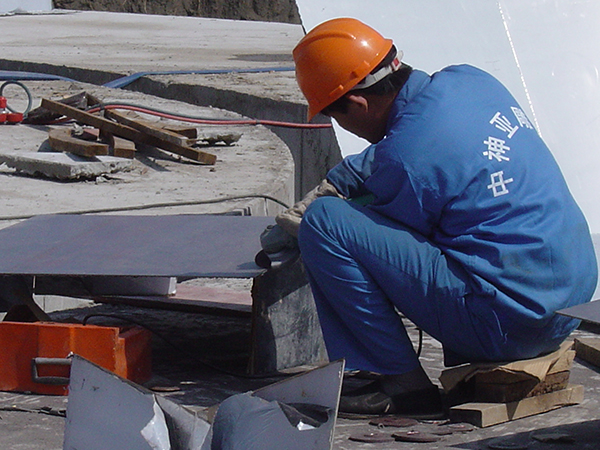

“水滴”雕塑的空间环境是四边环水的湖中央，夏季受台风直接影响，冬季受寒潮大风影响很大，风环境恶劣。应结构抗风设计的需要，建设单位委托了同济大学对该结构钢体模型测力风洞试验、风振响应以及结构力学等的测试。有了科学的依据，运用现代的科技手段，加之多年积累的施工经验，我们开始了施工。“水滴”的结构标准是按200年一遇的抗风压要求设计的，是50年一遇普通常规标准的4倍，这无疑增加了施工难度和施工标准。由于雕塑矗立在直径为30m的圆台上，而这个圆台是混凝土框架顶板结构，吊车不能在其上作业，只能选择了300T的大型吊车将30多吨重的“水滴”钢构分别从20多米远处吊到所需位置。由于所处的环境施工现场中遇到大风是常有的事，风一大便影响氩弧焊的焊接，因而采取了挡风措施，特别是在高空作业，焊接、打磨、抛光等一系列工作的进程难度是相当大的。

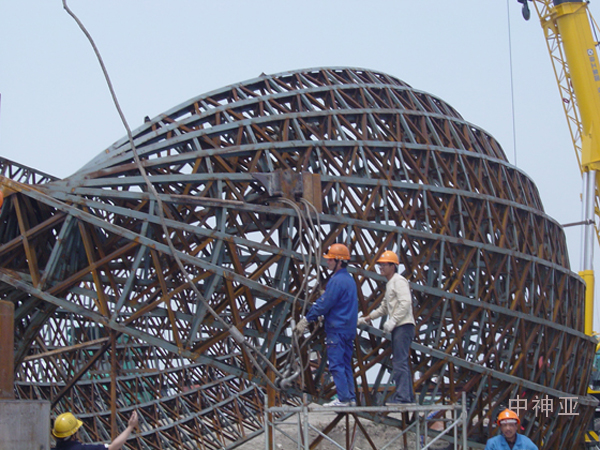

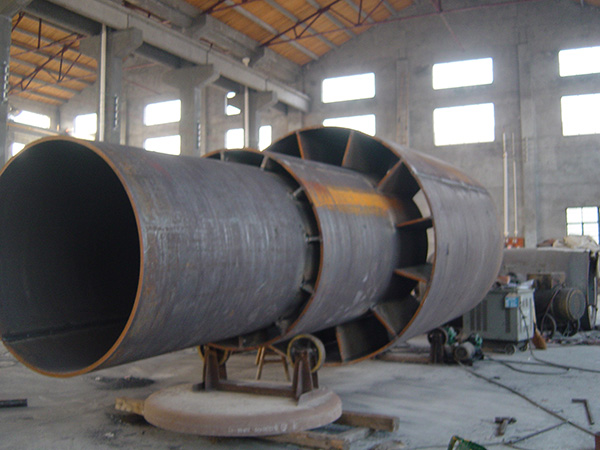

在施工中最大的难度是将主体结构放样、焊接、组装后，要确保计算机计算的每一块尺寸不同的不锈钢板，完全准确地覆盖在钢架结构中，如果这个造型结构是立方体或长方体的话，也就谈不上有多难了。问题这个造型结构是一个椭圆形并且分为几组圆环的层叠，随着弧度的变化所需的每一块装饰性的镜面不锈钢板的尺寸都不相同，所以钢架结构不准确的话，便不能准确安装上这1280块镜面板，必须在施工前反复修正焊接变形，才能确保与计算机的下料吻合一致。 在同仁们的齐心协力下，在科学合理施工的前提下，我们克服了重重困难，终于完成了制作安装任务，得到了建设单位和有关专家的认可，也对进一步掌握用科技手段来实现设计意图，表现设计效果作了一次有意义的尝试。（文/陈神聪）
中神亚公司总经理陈神聪陪同港城集团董事长鲍铁鸣（中）和滴水湖管理公司总经理顾佩弟（右）视察《水滴》安装现场
